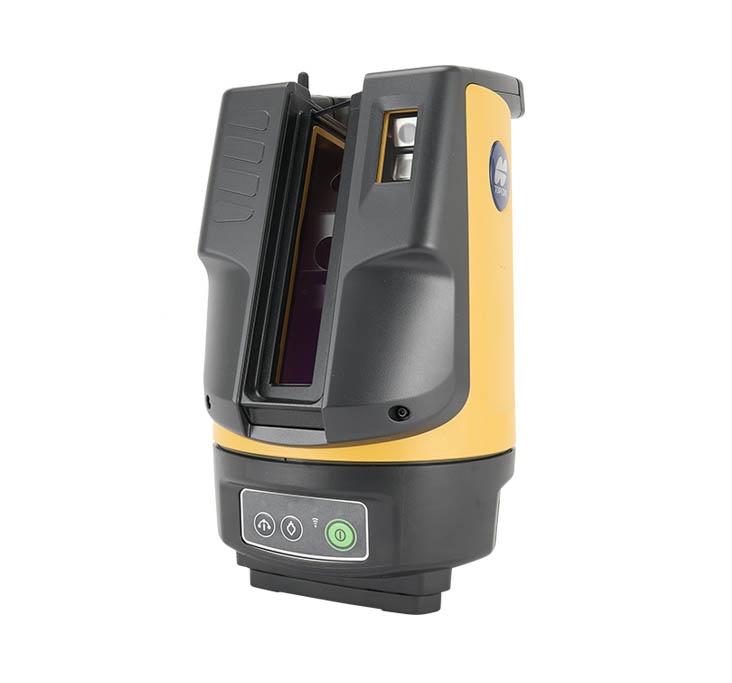

レイアウトナビゲーター
LN-1000iNEW

直感的な操作と作業範囲の拡大を実現!
◆カメラ搭載
◆ノンプリズム測定機能搭載
◆視認性の高いグリーンレーザーポインター
◆測定範囲の拡大
◆高さ方向補正機能搭載
◆点検・調整機能搭載

仕様

製品名

LN-1000i

●測角部
測定方式

アブソリュート・ロータリーエンコーダー方式

測定可能範囲

高度角+ 90°

高度角- 32°

水平角360°

精度

5″(標準偏差)

●傾斜補正部
方式

液体式2 軸傾斜センサー

補正範囲

±6′00″

●測距部
測定可能範囲

 ATP2SII/ATP2 0.9 ~ 130m *1

 CM-7PPO 0.9 ~ 50m *1

 ノンプリズム(白色面)0.9 ~ 50m*1

精度
(D は測定距離、単位はmm)
(JIS B 7912-4:2006)

(3.0 + 2ppm×D)mm(360°プリズム使用時) *2

(5.0 + 2ppm×D)mm (ノンプリズム) *3

距離データ更新レート

20Hz(360°プリズム使用時)

1Hz(ノンプリズム)

光源

レーザーダイオード

波長

690nm

レーザークラス

クラス3R

自動追尾可能距離

0.9 ~ 130m *1(ATP2SII/ATP2 使用時)

0.9 ~ 50m *1(CM-7PPO 使用時)

●レーザー照準部
光源

レーザーダイオード

波長

520nm

レーザークラス

クラス2

スポットサイズ

横:5mm / 縦:7mm(距離20mにて)

●モーター駆動部
駆動範囲

360°(水平方向)

最高回転速度

60° /秒(10rpm)
(180° 回転所要時間:7.0 秒*4)

最小送り角
(外部アプリから操作)

15″(±3.75mm 相当、距離50m にて)

●カメラ部
ピクセル数

5M Pixe

デジタルズーム

最大8 倍

●自動整準部
整準範囲

±3

●ガイドライト
光源

レーザーダイオード

波長

635nm

●通信部
無線LAN

802.11 n/b/g 対応

通信可能範囲

100m(使用するコントローラーにより異なります)

Bluetoothバージョン 5.0 (Bluetooth Classic)
送信出力クラス1 通信距離130m(通信条件良好時)*6、7

●電源部
標準バッテリー

BDC72 リチウムイオン電池

連続使用時間(20 ℃)

約4 時間(BDC72使用時)

外部電源入力

6.7 ~ 12V

●諸般
寸法

185(W)×222(D)×331(H)mm

器械高

195mm

質量

約4.7kg(バッテリーを含む)

●耐環境性
使用温度範囲

-20 ~ 50 ℃(結露しないこと)

保存温度範囲

-30 ~ 60 ℃(結露しないこと)

防塵・防水性

IP65

*1: 測定気象条件:雨天/濃霧/強い陽炎の発生等、悪天候を除く
* 2: 気象条件、観測条件などにより変わることがあります。測距光が360° プリズムに対し上下15° 以内で当たっていて、プリズム正対時の値です。
* 3: 曇っていて陽炎がなく、測定面照度が5,000lx 以下で、測距光が白色面( 反射率90%) に正対して当たっている時の値です。
* 4: 気象条件や設置環境により変わることがあります。
* 5: 80,000lx 以下、快晴で、本機からターゲット方向を見て太陽が50° 以上のとき。
* 6: 指定のコントローラーとの組み合わせで、機器高が1.5 m 以上の高さに設置時。通信間付近一帯に遮断、反射の要因となる建造物、樹木、車両等の障害物がなく、電波発振・妨害・電波障害の発生する施設が近くにない場合で、雨天を除く。
* 7: 接続するBluetooth 機器の仕様によっては、通信距離が短くなることがあります。
